螺旋板式换热器结构性能详解 揭秘其四大优点

作者:青岛鑫泉通 来源:板式换热器,可拆式板式换热器,全焊接板式换热器-青岛鑫泉通 发布日期:2020-05-15 09:31:01
信息摘要:

新闻摘要:螺旋板式换热器是一种广泛运用于各工业生产中的新型设备,但是很多人其实对于它的优点了解的并不多,下面我们跟随鑫泉通一起来了解一下螺旋板式换热器的相关资料吧。

螺旋板式换热器是一种广泛运用于各工业生产中的新型设备,但是很多人其实对于它的优点了解的并不多,下面我们跟随鑫泉通一起来了解一下螺旋板式换热器的相关资料吧。

螺旋板式换热器简介

螺旋板式换热器是一种新型换热器,传热效率好,运行稳定性高,可多台共同工作。螺旋板式换热器是一种高效换热器设备,适用汽-汽、汽-液、液-液,对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按 结构形式可分为 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式换热器。现行标准为JB/T4751-2003《螺旋板式换热器》。

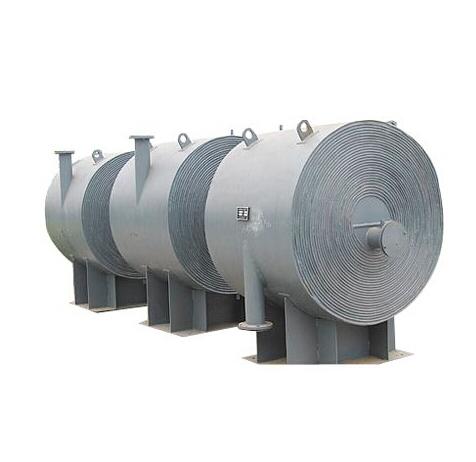

螺旋板式换热器

螺旋板式换热器结构性能

1、本设备由两张卷制而成,形成了两个均匀的螺旋通道,两种传热介质可进行全逆流流动,大大增强了换热效果,即使两种小温差介质,也能达到理想的换热效果。

2、在壳体上的接管采用切向结构,局部阻力小,由于螺旋通道的曲率是均匀的,液体在设备内流动没有大的转向,总的阻力小,因而可提高设计流速使之具备较高的传热能力。

3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封,因而具有较高的密封性。

4、II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其中一个通道可拆开清洗,特别适用有粘性、有沉淀液体的热交换。

5、III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同,但其两个通道可拆开清洗,适用范围较广。

螺旋板式换热器四大优点

1、传热效率高

流体在螺旋板换热器中做螺旋流动,由此产生的离心力提高了流体的湍流程度。此外,在通道中的定距柱也破坏了边界层而产生涡流。因此,在较低的雷诺数下就可以形成湍流,一般Re=1400~1800之间,低的在Re=500时就能形成湍流,视定距柱的布置情况和数目而定。

2、两流体逆流和低温传热

两种流体在较长的螺旋通道内可进行完全逆流的热交换。当两流体的进出口温度一定时,逆流的对数平均温度差要比并流、错流或折流时的大,因而单位面积的传热量也大。另一方面,如果要求单位面积传热量相等,则采用逆流传热就能以较小的对数平均温度差来完成。这对于低温热源的利用是十分有利的。


螺旋板式换热器

3、不易结垢

流体在螺旋板换热器中走的是单通道,它的允许流速又比其他类型的换热器高(通常,对粘度不大的液体为2米/秒,对气体为20米/秒),因此不易结垢。

4、结构紧凑、不用管材、制造简便

螺旋板式换热器是用金属板卷制的,因此没有管板、官箱等不起热交换作用的部件,在传热面积相同时,比列管式换热器紧凑得多,单位体积的传热面积约为列管式换热器的2~3倍。制造时机械加工量少,成本低。

鑫泉通觉得螺旋板式换热器这种新型设备的优点是非常吸引人的,而且它的性能稳定,已经被广泛运用于工业生产当中了哦!
